• <abbr id="uoc6q"><source id="uoc6q"></source></abbr>
    <abbr id="uoc6q"></abbr>
  • <dl id="uoc6q"><acronym id="uoc6q"></acronym></dl>

    芬蘭Kibron專注表面張力儀測量技術(shù),快速精準測量動靜態(tài)表面張力

    熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

    合作客戶/


    拜耳公司

    同濟大學

    同濟大學


    聯(lián)合大學

    寶潔公司

    美國保潔

    強生=

    美國強生

    瑞士羅氏

    瑞士羅氏

    當前位置首頁 > 新聞中心

    表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(二)

    來源:北京理工大學學報 瀏覽 401 次 發(fā)布時間:2025-03-06

    3結(jié)果與討論


    3.1煤的濕潤性


    圖1為本實驗所選煤樣的接觸角測試結(jié)果圖,由圖可以看出,煤樣的接觸角為74.2°,相較于其他類型的煤(接觸角為20.55°,22.34°,34.23°和29.75°),其接觸角明顯偏大,具有較強的疏水性。

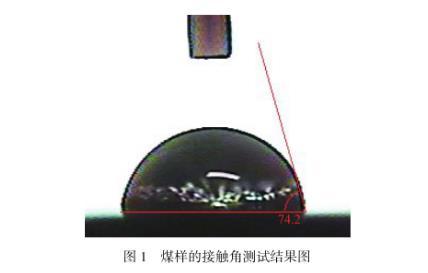

    圖1煤樣的接觸角測試結(jié)果圖


    表1為煤樣的工業(yè)分析結(jié)果,其水分為1.97%.根據(jù)XU等的研究結(jié)論,煤塵的水分越大,濕潤性越好,其實驗所用煤樣的水分分別為1.44,1.84,1.28,3.71,1.42,5.83,5.52,6.17.與之相較,所選煤樣水分小于2%,為低水分煤樣,濕潤性較差。

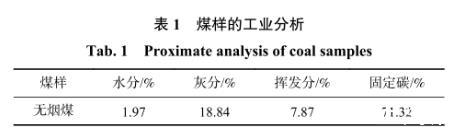

    表1煤樣的工業(yè)分析


    3.2不同表面活性劑溶液的濕潤性


    如圖2所示,4種溶液隨著濃度的增加,表面張力逐漸趨于穩(wěn)定。十二烷基磺酸鈉溶液質(zhì)量分數(shù)大于0.20%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分數(shù)為0.30%.十二烷基硫酸鈉(SDS)溶液質(zhì)量分數(shù)大于0.05%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分數(shù)為0.15%.十二烷基苯磺酸鈉(SDBS)質(zhì)量分數(shù)大于0.15%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分數(shù)為0.30%.塵克C&C溶液質(zhì)量分數(shù)大于0.05%時,溶液表面張力趨于穩(wěn)定。表面張力最小時,溶液質(zhì)量分數(shù)為0.10%.由圖可以看出,相較于十二烷基苯磺酸鈉(SDBS)和十二烷基磺酸鈉,十二烷基硫酸鈉(SDS)和塵克C&C可以較大程度地降低溶液的表面張力,提高溶液對低水分無煙煤顆粒的濕潤性。同時,考慮到塵克C&C溶液具有無腐蝕、無污染、可生物降解、不造成二次污染的特性,最終選擇質(zhì)量分數(shù)0.10%塵克C&C溶液作為最優(yōu)表面活性溶液。

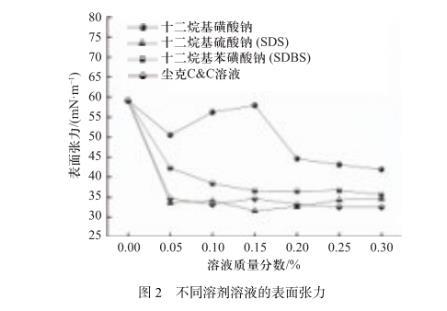

    圖2不同溶劑溶液的表面張力


    3.3溶液表面張力隨磁化強度的變化


    如圖3所示,磁化5 min后的礦井靜壓水和質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力會降低,最大降低幅度分別為7.28%和7.54%.最佳磁場強度均為300 mT.

    圖3不同磁化強度條件下礦井靜壓水與質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力


    無論礦井靜壓水還是質(zhì)量分數(shù)0.10%塵克C&C溶液,隨著磁場強度的增加,其溶液表面張力先減小后增大。這是因為磁場的施加可使溶液發(fā)生三方面的變化,分別是:①磁場可破碎水分子簇,使之成為許多小分子體,從而減弱其表面張力。②磁場可使溶液分子之間的氫鍵斷裂,使得溶液具有更強的極性,更容易與煤表面的懸鍵結(jié)合,從而濕潤煤體。③適當?shù)拇艌鰰沟萌芤罕砻娴挠H水基團更加致密,從而增強溶液的濕潤性。磁場強度的增加,使得這三方面的影響逐漸增大,表現(xiàn)為溶液的表面張力逐漸減小。然而,過度的磁化可使溶液表面的親水基團脫落,使得溶液濕潤性變差,表現(xiàn)為過度磁化后溶液表面張力逐漸增加。


    由圖3可知,質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力為33.2 mN/m.加入質(zhì)量分數(shù)0.10%塵克C&C試劑,使得溶液表面張力由59.1 mN/m下降到33.2 mN/m,下降幅度為43.82%.磁化強度為300 mT,磁化5 min的礦井靜壓水的表面張力為54.8 mN/m.最佳磁化強度下,礦井靜壓水的表面張力由59.1 mN/m下降到54.8 mN/m,下降幅度為7.28%.由此可知,與試劑對溶液濕潤性的提升效果相比,磁化作用對溶液濕潤性的提升較小。


    3.4溶液表面張力隨磁化時間的變化


    確定最優(yōu)磁化時間,對磁化裝置設計及經(jīng)過磁化裝置時的流量參數(shù)控制很重要。如圖4(a)所示,在300 mT的磁化強度下,磁化時間超過60 s時,礦井靜壓水和質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力逐漸趨于穩(wěn)定。磁化強度為300 mT,磁化時間60 s時,礦井靜壓水和質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力最小,分別為52.0,31.5 mN/m.

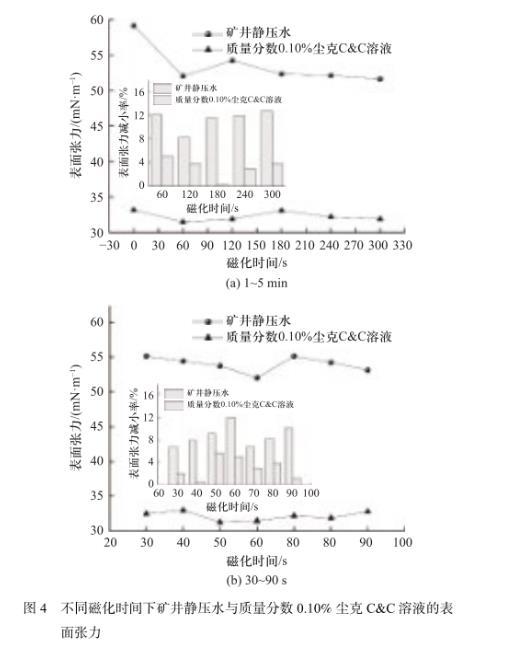

    圖4不同磁化時間下礦井靜壓水與質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力


    為了確定最優(yōu)磁化時間,分別測定了磁場強度為300 mT,磁化時間為30,40,50,60,70,80,90 s時的溶液表面張力。由圖4(b)可以看出,磁化時間在30——90 s范圍內(nèi),礦井靜壓水的表面張力波動性變化,磁化時間為60 s時,礦井靜壓水的表面張力最小。而質(zhì)量分數(shù)0.10%塵克C&C溶液的表面張力在50 s時有一個明顯的拐點,之后表面張力趨于穩(wěn)定。拐點處,質(zhì)量分數(shù)0.10%塵克C&C溶液表面張力最小。磁場強度為300 mT,質(zhì)量分數(shù)0.10%的塵克C&C溶液的最佳磁化時間為50 s.


    表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(一)

    表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(二)

    表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(三)

    伊人久久中文大香线蕉综合| 色综合久久天天影视网| 国产做A爰片久久毛片A片白丝| 亚洲AV无码久久精品蜜桃| 色综合久久一本首久久| 久久中文字幕人妻熟av女| 久久成人影院精品777| 国产精品成人99久久久久91gav| 久久婷婷午色综合夜啪| 日日噜噜夜夜狠狠久久丁香五月| 91精品国产综合久久精品| 成人亚洲国产精品久久 | 91亚洲国产成人久久精品| 亚洲第一极品精品无码久久| 久久伊人亚洲AV无码网站| 午夜精品久久久久久久99热| 中文国产成人精品久久不卡| 久久久久无码精品国产| 亚洲AV无码1区2区久久| 久久精品9988| 亚洲精品无码久久久久去q| 久久se精品一区二区影院| 青青青青久久精品国产h久久精品五福影院1421 | 一本久道久久综合狠狠躁| 中文字幕亚洲综合久久| 久久亚洲AV成人无码电影| 久久国产一久久高清| 久久老子午夜精品无码怎么打| 天堂久久久久久中文字幕 | 波多野结衣久久一区二区 | 久久青草亚洲AV无码麻豆| 狠狠色丁香久久婷婷综合| 久久综合亚洲色HEZYO国产| 国产91久久综合| 国产精品伊人久久伊人电影| 一级做a爰片久久毛片下载| 国产成人一区二区三区精品久久| 国产精品视频久久久久| 加勒比精品久久一区二区三区| 青青热久久国产久精品 | 亚洲精品无码专区久久同性男|
