合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（二）
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（一）
> 烷基二甲苯磺酸鹽表面活性劑界面張力、界面性能測定
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（二）
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（一）
> R1336mzz(Z))純質與POE潤滑油組成的混合物的表面張力測定
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應的影響——結果與分析
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應的影響——實驗
> 液氫、液氧等低溫推進劑表面張力與內角自流現象的關系
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響（下）

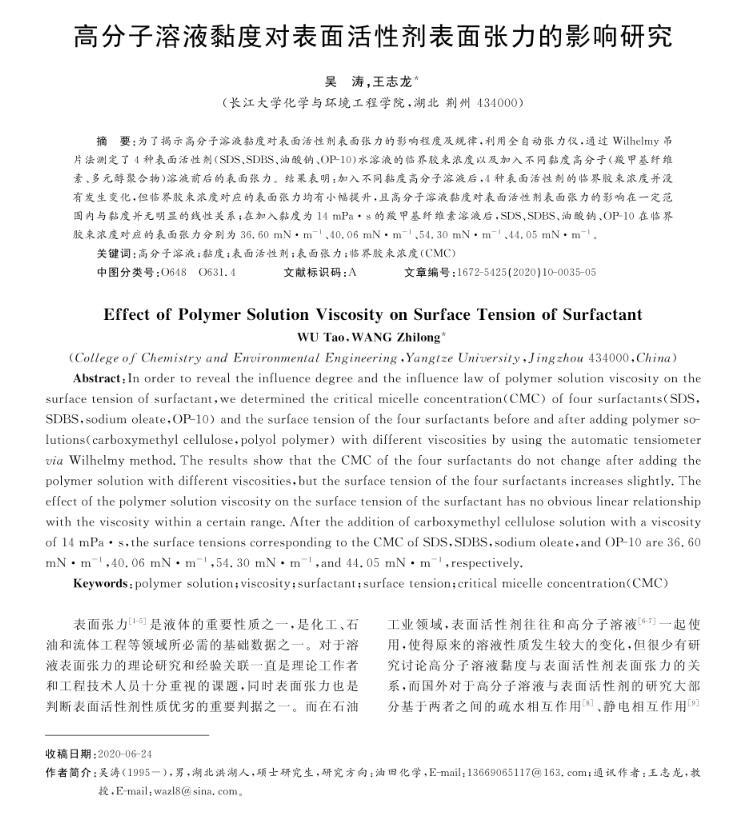

高分子溶液黏度對表面活性劑表面張力的影響研究
來源：吳濤 王志龍 瀏覽 1141 次 發布時間:2022-11-14

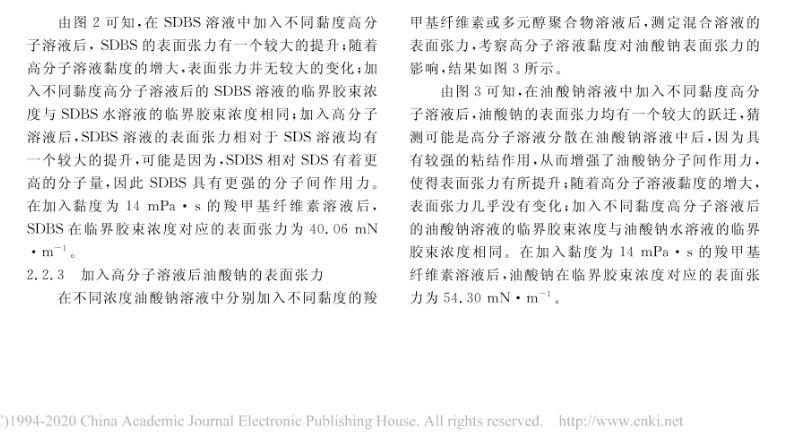

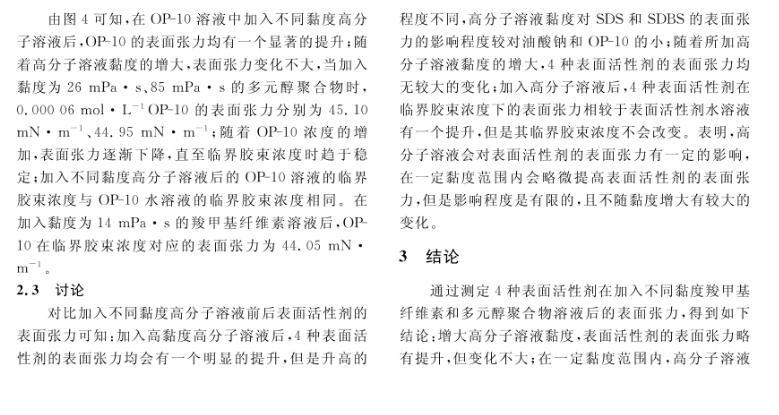

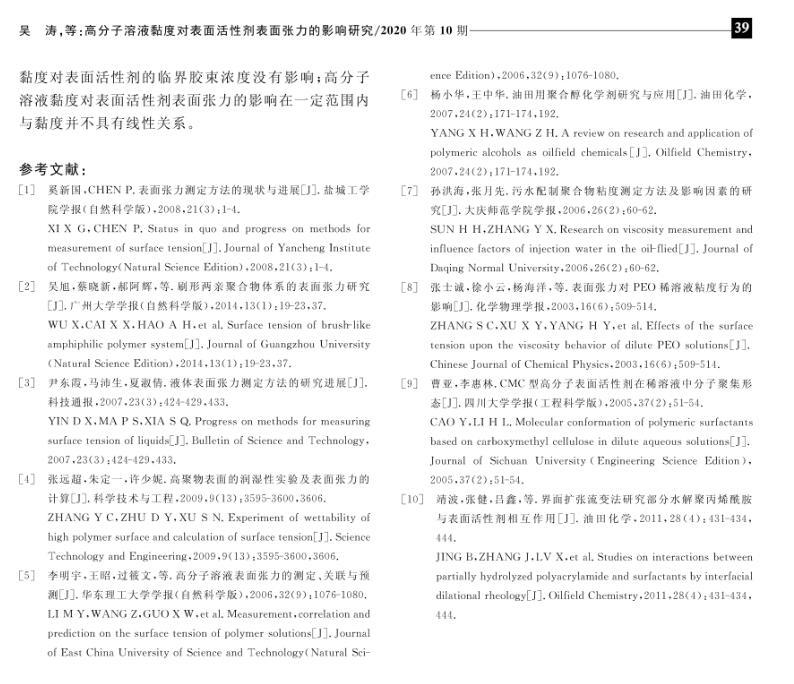

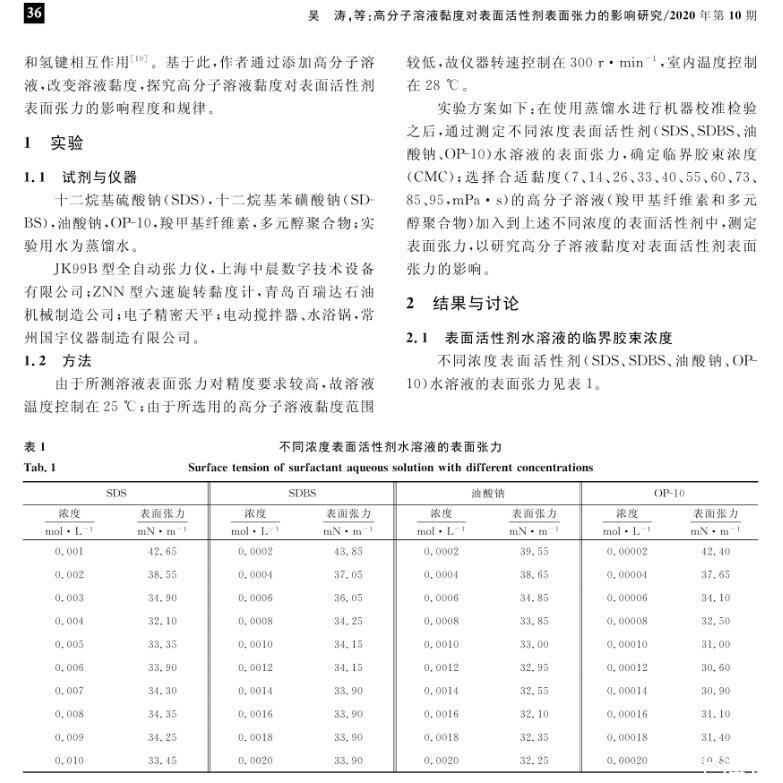

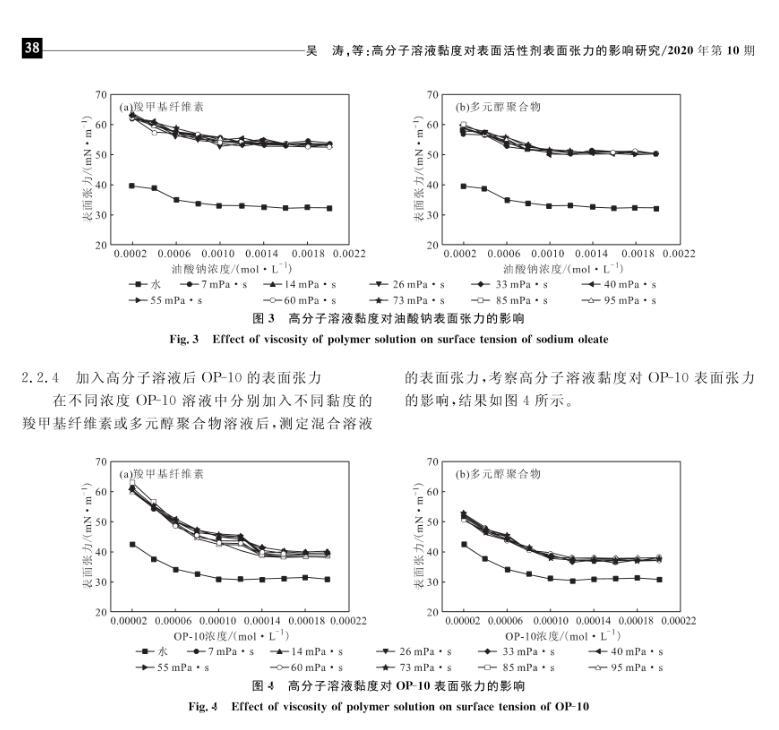

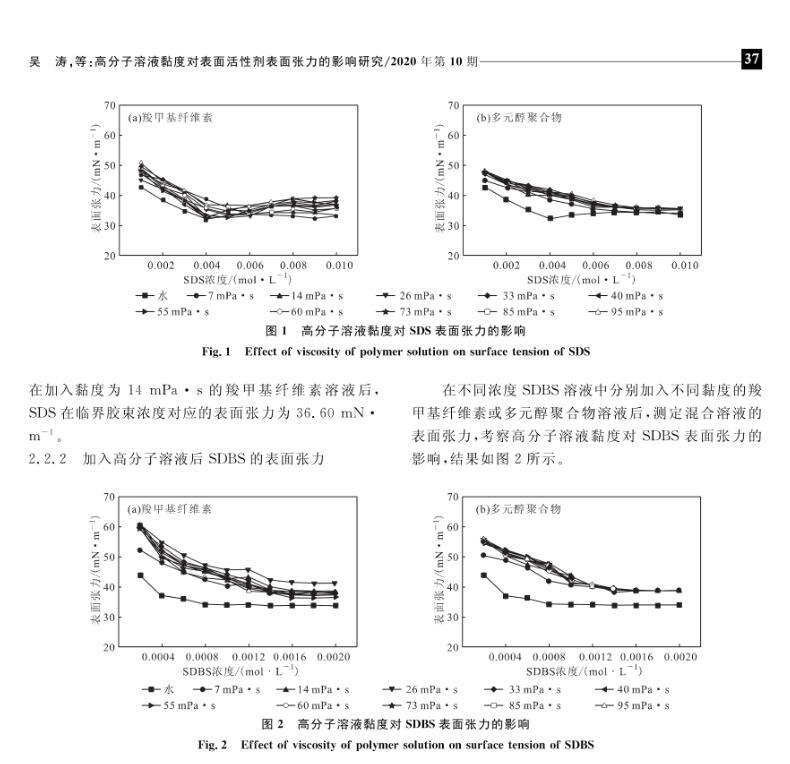

為了揭示高分子溶液黏度對表面活性劑表面張力的影響程度及規律，利用全自動張力儀，通過Wilhelmy吊片法測定了4種表面活性劑(SDS、SDBS、油酸鈉、OP-10)水溶液的臨界膠束濃度以及加入不同黏度高分子(羧甲基纖維素、多元醇聚合物)溶液前后的表面張力。結果表明:加入不同黏度高分子溶液后，4種表面活性劑的臨界膠束濃度并沒有發生變化，但臨界膠束濃度對應的表面張力均有小幅提升，且高分子溶液黏度對表面活性劑表面張力的影響在一定范圍內與黏度并無明顯的線性關系;在加入黏度為14 mPa·s的羧甲基纖維素溶液后，SDS、SDBS、油酸鈉、OP-10在臨界膠束濃度對應的表面張力分別為36.60 mN·m~(-1)、40.06 mN·m~(-1)、54.30 mN·m~(-1)、44.05 mN·m~(-1)。
