• <abbr id="uoc6q"><source id="uoc6q"></source></abbr>
    <abbr id="uoc6q"></abbr>
  • <dl id="uoc6q"><acronym id="uoc6q"></acronym></dl>

    芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

    熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

    合作客戶/


    拜耳公司

    同濟大學

    同濟大學


    聯合大學

    寶潔公司

    美國保潔

    強生=

    美國強生

    瑞士羅氏

    瑞士羅氏

    當前位置首頁 > 新聞中心

    表面活性劑對環氧漿液的黏度、表面張力、接觸角、滲透性的影響(一)

    來源:《長江科學院院報》 瀏覽 974 次 發布時間:2024-08-22

    摘要:通過在CW環氧樹脂灌漿材料漿液中加入2種不同結構的非離子表面活性劑炔屬二醇,制備了2種改性環氧樹脂灌漿材料,并開展了黏度、表面張力、接觸角、滲透性和漿材固化物力學強度的研究。結果表明:加入表面活性劑對漿液的黏度、漿材固結體抗壓強度、抗拉強度無明顯影響,但可以提高漿材的粘接強度和抗剪強度,降低漿液的表面張力和接觸角,提高漿液在黏土中滲透性。其中,加入表面活性劑S 1對漿液的粘接強度、拉伸剪切強度和在黏土中的浸潤滲透高度提升更為顯著,分別提高了23.6%、37.5%和109.4%.基于以上試驗,初步探討了表面活性劑提高漿液滲透性的機理。

    環氧樹脂灌漿材料自20世紀50年代問世以來,因其具有力學強度高、耐久性好、可灌性(滲透性)好等優點,已成為水利工程混凝土裂縫修補和基礎防滲補強中應用最多的化學灌漿材料。在環氧樹脂灌漿材料工程實踐取得成功的同時,眾多學者開展了漿液可灌性(滲透性)的研究,通常認為漿液黏度越小,可灌性(滲透性)就越好,因此黏度被認為是影響漿液可灌性(滲透性)的主要因素。

    而事實上除了黏度,漿液的表面張力和對被灌介質的接觸角也是影響滲透性的主要因素,漿液對被灌介質的滲透性取決于漿液對被灌介質表面的浸潤能力。任克昌教授提出了測試環氧漿液親和力的方法,通過研究環氧漿液在低滲性軟弱不良地質體中的吸滲現象,建立了考慮吸滲機制的化學灌漿理論計算方法。魏濤等開展了環氧漿液的黏度、表面張力、接觸角時變性試驗研究,深入探討了漿液親和力隨時間的變化規律,建立了環氧樹脂漿液的黏度和親和力隨時間的變化數學模型,董建軍等在處理三峽工程低滲性地層的工程實踐中,指出漿液的滲透性不僅與黏度有關還與漿液表面張力、漿液——被灌體界面張力和被灌體的表面張力的綜合作用有關。雖然我們不能輕易改變被灌體的表面性能,但漿液的表面張力和對被灌體的接觸角可通過加入表面活性劑來改變。表面活性劑對提高漿液滲透性效果顯著,是具有發展潛力的一種方法。


    對于環氧樹脂灌漿材料,加入表面活性劑對漿液的黏度、表面張力、接觸角、固化物的力學性能及對被灌體的滲透性有何影響?目前這方面的的研究少見報道。而這些研究對環氧灌漿材料的開發以及灌漿施工都具有非常重要的意義。本文以長江科學院CW環氧灌漿材料為改性對象,加入非離子表面活性劑炔屬二醇對其改性,研究表面活性劑對環氧漿液的黏度、表面張力、接觸角、滲透性和漿液固結體力學性能的影響,在此基礎上探討了表面活性劑降低漿液表面張力、接觸角以及提高漿液滲透性的機理。

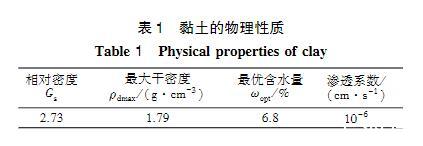

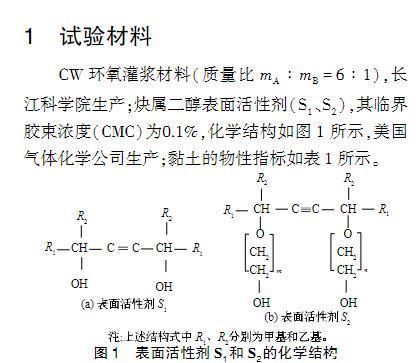

    1、試驗材料

    2試驗方法與設備


    2.1試驗方法

    漿液的黏度、接觸角和漿液固結體力學性能測試按照?水電水利工程化學灌漿材料試驗規程?(DL/T5785—2019)的相應方法執行。漿液的表面張力測試采用白金板法,溫度為23℃。實驗過程中將白金板浸入漿液內,在浸入狀態下由感應器感測平衡值,將感應到的平衡值轉化為表面張力值并顯示出來。

    2.2試驗設備

    環氧灌漿材料漿液性能測試的主要設備有旋轉黏度計、接觸角測定儀、表面張力儀、萬能試驗機、電子天平.

    2.3漿液浸潤滲透方法的建立

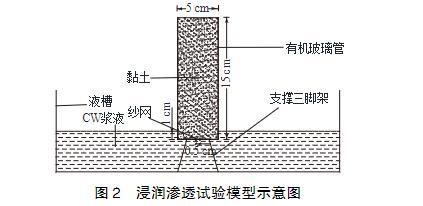

    浸潤滲透試驗模型如圖2所示,主要由液槽、支撐三腳架和透明有機玻璃管組成。有機玻璃管直徑5cm,高15cm,頂端敞開,底部封閉鉆有直徑0.5cm的進漿孔。試驗時將黏土裝入有機玻璃管中,振搗壓實,底部開孔處墊有紗網,防止土體掉落。將有機玻璃管和支撐三腳架放入漿液槽內,有機玻璃管底部浸入漿液液面以下1.0cm,使漿液從底部滲入黏土中,通過觀察漿液在不同時間的滲透高度來評價漿液的浸潤滲透效果。

    表面活性劑改性漿液的制備方法

    試驗開始前,先將CW灌漿材料A、B組份及表面活性劑在標準試驗條件下(23±2℃)放置24h。

    按質量比mA∶mB=6∶1將B組份緩慢加入到A組份中,邊加入邊攪拌,混合均勻后,再將漿液重量0.1%的表面活性劑(S1或S2)加入到漿液中,快速攪拌均勻。從而制備出含有表面活性劑(S1或S2)的改性環氧漿液。將未改性的漿液標記為C0,表面活性劑S1改性的漿液標記為C1,表面活性劑S2改性的漿液標記為C2。

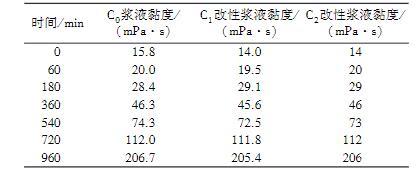

    表2漿液的黏度時變性

    3試驗結果與討論

    3.1表面活性劑對漿液黏度時變性的影響研究3種漿液在23℃條件下黏度隨時間變化關系見表2。可以看出:3種漿液的黏度均隨時間的增長而逐漸變大,表面活性劑對漿液的初始黏度以及不同時間的黏度影響很小(最大變化≤1.8mPa

    97久久国产亚洲精品超碰热| 久久精品一区二区三区日韩| 国产亚洲综合久久系列| 久久精品国产99国产精品导航| 亚洲国产精品一区二区三区久久| 久久精品丝袜高跟鞋| 九色综合狠狠综合久久| 久久久久人妻精品一区| 综合久久一区二区三区 | 国产精品久久久久999| 99久久综合久中文字幕| 97久久综合精品久久久综合| 蜜色欲多人AV久久无码| 无码人妻少妇久久中文字幕蜜桃 | 国产激情久久久久影| 久久成人免费大片| 国产香蕉97碰碰久久人人| 精品无码成人久久久久久| 蜜桃麻豆WWW久久囤产精品| 久久精品国产亚洲AV果冻传媒| 国产精品青草久久久久福利99| 伊人久久大香线蕉AV五月天| 久久精品无码午夜福利理论片| 中文无码久久精品| 亚洲午夜精品久久久久久浪潮| 久久国产高清一区二区三区| 久久精品中文字幕无码绿巨人| 久久综合久久综合九色| 久久99精品久久久久久噜噜| 色综合久久中文字幕| 国产精品久久久久影院嫩草| 久久久无码精品亚洲日韩按摩| 久久国产精品99久久小说| 中文字幕乱码人妻无码久久| 久久精品中文字幕第23页| 一本久道久久综合| 午夜一级做a爰片久久毛片| 精品久久久无码人妻字幂| 一本天堂ⅴ无码亚洲道久久| 久久亚洲精品国产精品婷婷| 国产色丁香久久综合|
