合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（二）
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（一）
> 烷基二甲苯磺酸鹽表面活性劑界面張力、界面性能測定
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（二）
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（一）
> R1336mzz(Z))純質與POE潤滑油組成的混合物的表面張力測定
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應的影響——結果與分析
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應的影響——實驗
> 液氫、液氧等低溫推進劑表面張力與內角自流現象的關系
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響（下）

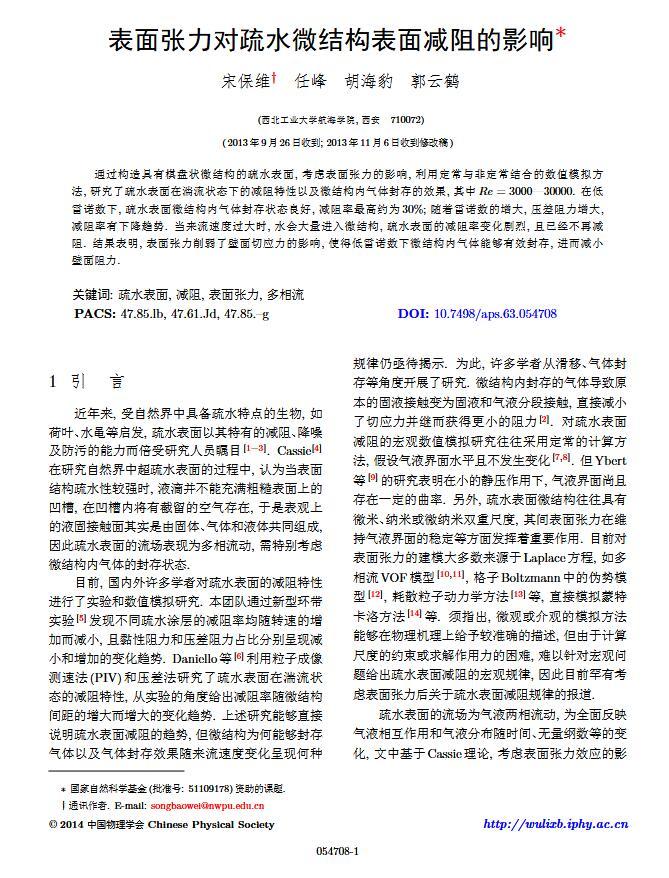

表面張力對疏水微結構表面減阻的影響
來源：物理學報 瀏覽 1193 次 發布時間:2022-11-08

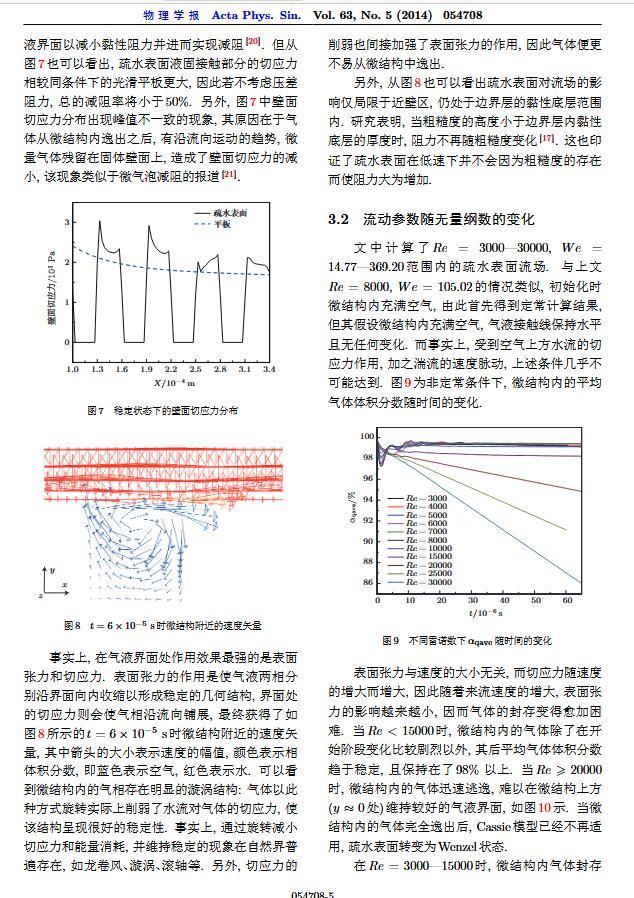

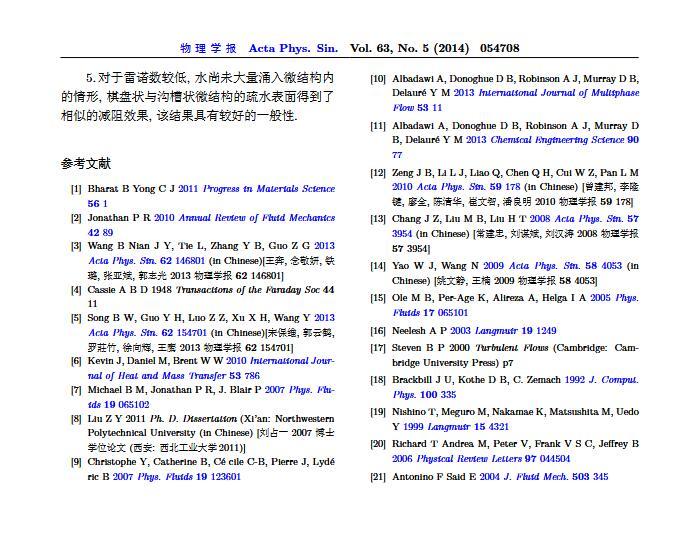

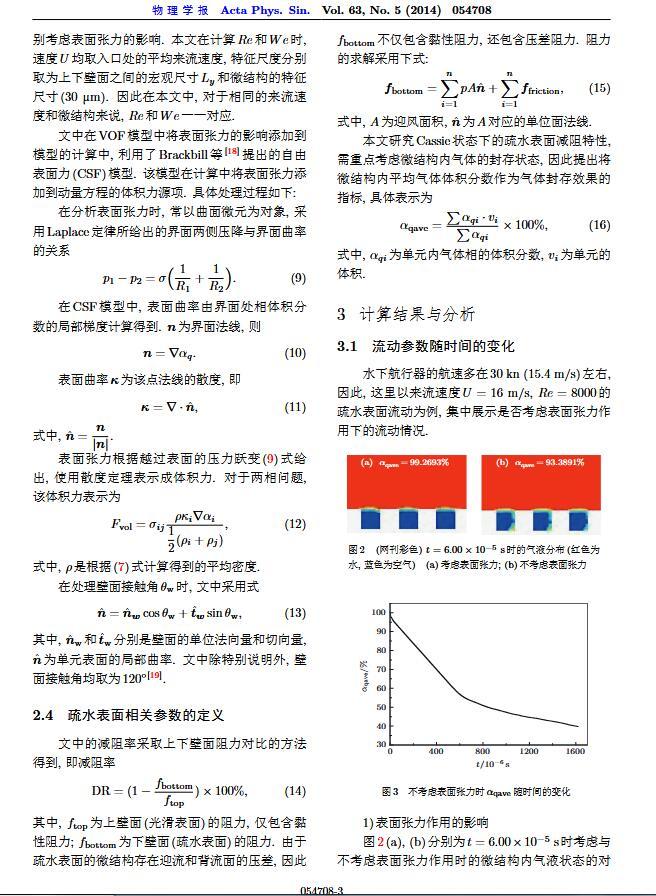

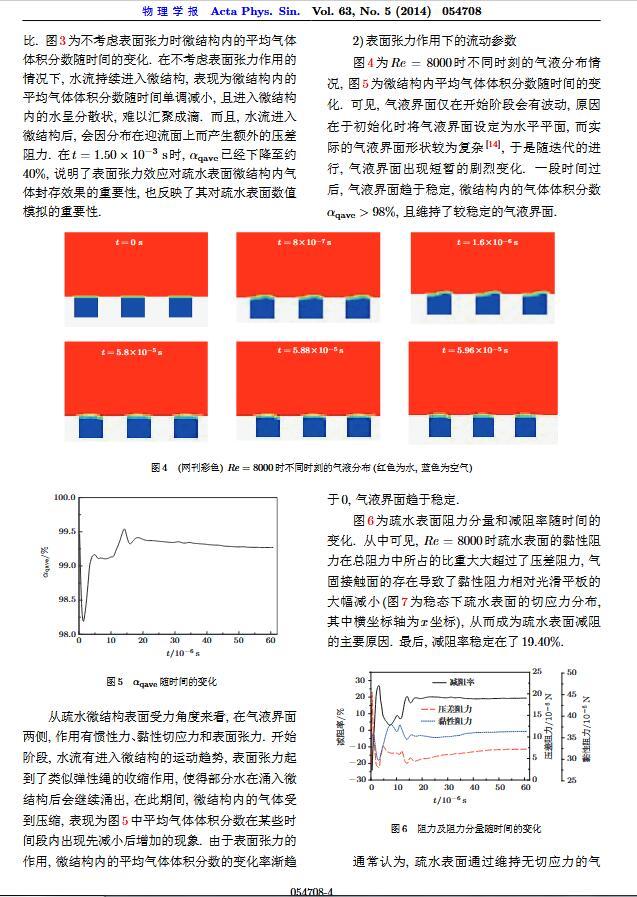

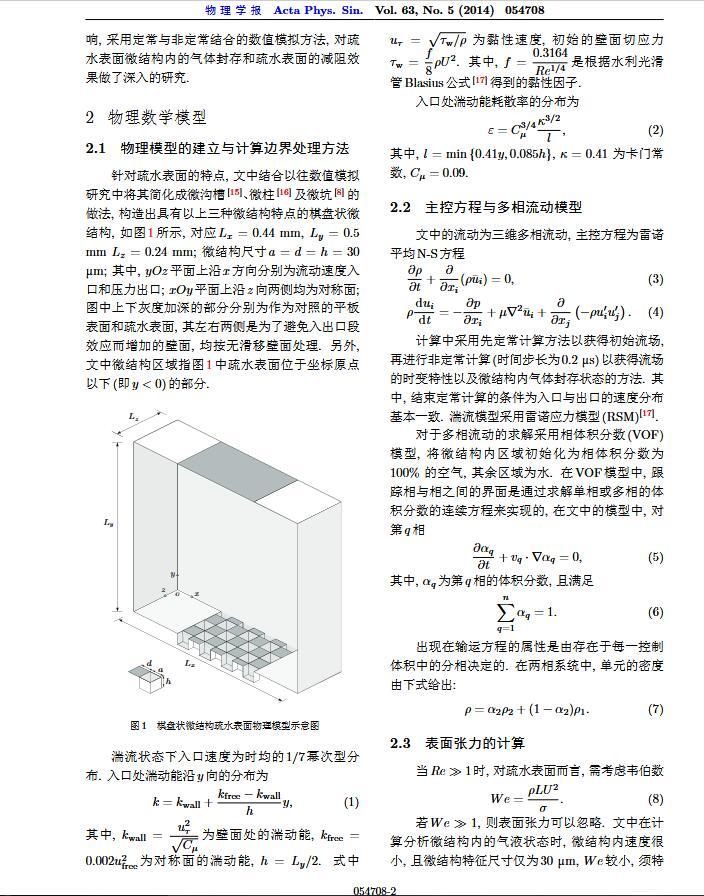

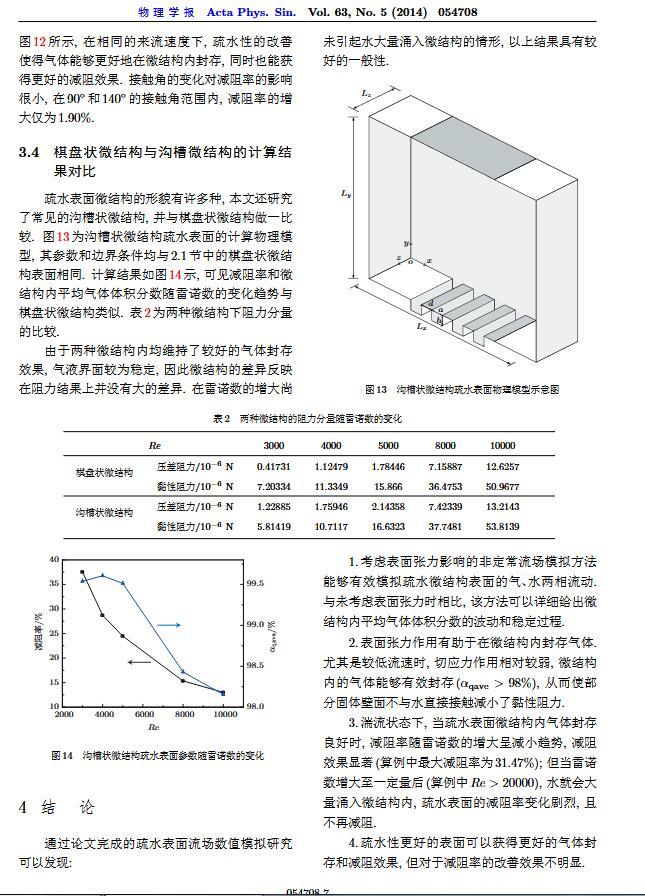

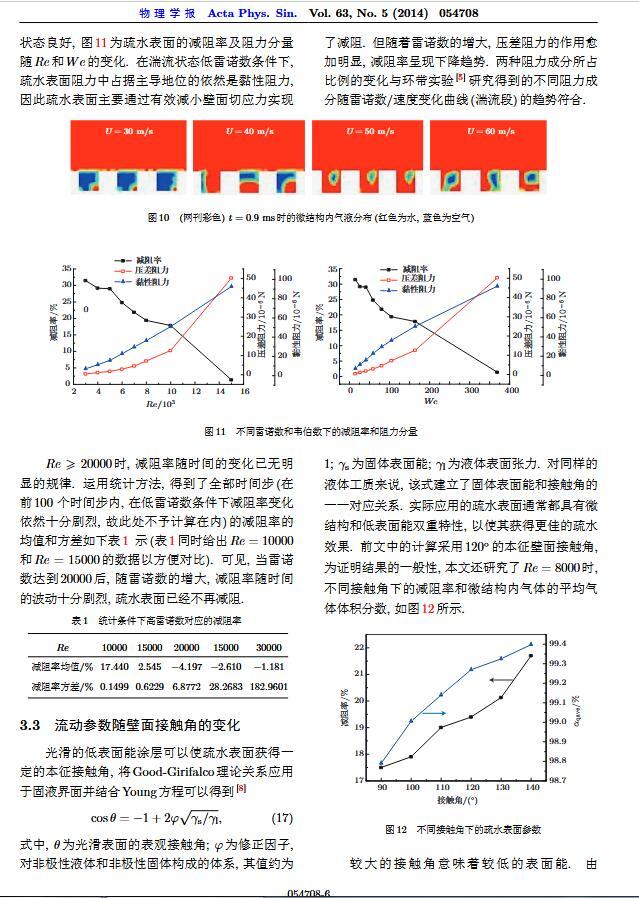

通過構造具有棋盤狀微結構的疏水表面，考慮表面張力的影響，利用定常與非定常結合的數值模擬方法，研究了疏水表面在湍流狀態下的減阻特性以及微結構內氣體封存的效果，其中Re=3000—30000.在低雷諾數下，疏水表面微結構內氣體封存狀態良好，減阻率最高約為30%;隨著雷諾數的增大，壓差阻力增大，減阻率有下降趨勢.當來流速度過大時，水會大量進入微結構，疏水表面的減阻率變化劇烈，且已經不再減阻.結果表明，表面張力削弱了壁面切應力的影響，使得低雷諾數下微結構內氣體能夠有效封存，進而減小壁面阻力.
