• <abbr id="uoc6q"><source id="uoc6q"></source></abbr>
    <abbr id="uoc6q"></abbr>
  • <dl id="uoc6q"><acronym id="uoc6q"></acronym></dl>

    芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動靜態(tài)表面張力

    熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

    合作客戶/


    拜耳公司

    同濟大學(xué)

    同濟大學(xué)


    聯(lián)合大學(xué)

    寶潔公司

    美國保潔

    強生=

    美國強生

    瑞士羅氏

    瑞士羅氏

    當(dāng)前位置首頁 > 新聞中心

    不同溫度和壓力對AOT穩(wěn)定CO2乳液的界面張力影響(二)

    來源:中國石油大學(xué)學(xué)報(自然科學(xué)版) 瀏覽 645 次 發(fā)布時間:2025-02-06

    2實驗結(jié)果分析


    2.1體系界面流變性


    2.1.1 CO2乳液體系界面張力實驗

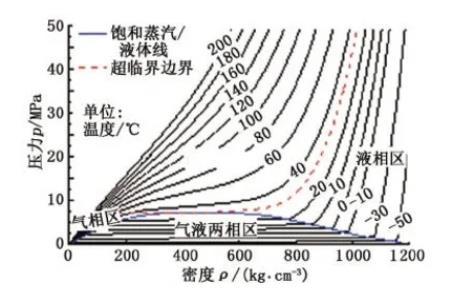

    表面活性劑水溶液的密度與純水體系相近,其密度根據(jù)飽和水蒸氣溫度-壓力-密度-熱力學(xué)參數(shù)對照表確定,CO2密度與壓力溫度的關(guān)系見圖3。

    圖3不同溫度下CO2壓力隨溫度的變化

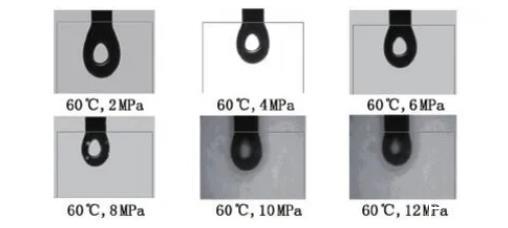

    表面活性劑水溶液液滴在CO2中的形狀隨溫度變化較小,隨壓力變化關(guān)系見圖4。

    圖4液滴形狀隨壓力的變化


    懸滴法測定液體的表面和界面張力原理見圖5。其中,de為懸滴最大直徑;d10為離頂點距離為de處懸滴截面直徑。

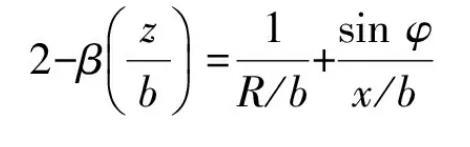

    (1)


    式中,b為懸滴底端(軸x)的曲率半徑;R為懸滴輪廓上一點p(x,z)在紙平面上的主曲率半徑;φ為輪廓線上p(x,z)點處的切線與x軸的夾角;β為體系的Bond number,稱為液滴的形狀因子,因為它的值直接決定了液滴的形狀。


    (2)


    γ=Δρgα2.


    (3)


    式中,Δρ為液滴相與周圍相之間的密度差;g為重力加速度;γ為表面/界面張力;α為體系的毛細管常數(shù)。


    一個懸滴在達到靜力(界面張力對重力)平衡時,其輪廓可通過懸滴底端的曲率半徑b和液滴的形狀因子β來確定。TRACKER-H型界面流變儀就是利用該原理對圖像進行計算處理得出界面相關(guān)參數(shù)。

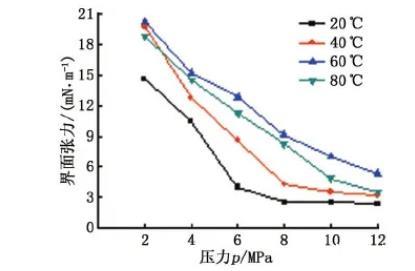

    (1)壓力對界面張力的影響。壓力對界面張力的影響見圖6。可以看出,CO2-AOT體系的界面張力隨著壓力的升高逐漸降低,約在8 MPa時體系界面張力開始達到最低,之后壓力繼續(xù)升高,體系界面張力趨于穩(wěn)定。原因在于壓力的升高會導(dǎo)致CO2-AOT兩相的密度差減小,有利于體系界面張力的降低;同時高壓使得AOT在CO2中的溶解度增加,使得CO2在兩相界面上吸引更多的表面活性劑分子,有利于表面活性劑降低界面張力。當(dāng)壓力增加到8 MPa時,此時壓力繼續(xù)增加,兩相的密度差和CO2的溶解度系數(shù)均增加緩慢,導(dǎo)致界面張力趨于穩(wěn)定。

    圖5懸點法測定界面張力示意圖

    圖6不同溫度下壓力對平衡界面張力的影響


    (2)溫度對界面張力的影響。溫度對界面張力的影響見圖6。可以看出,當(dāng)體系壓力一定,體系界面張力隨著溫度的升高而增大,說明溫度的升高不利于體系界面張力的降低。原因在于CO2乳液是熱力學(xué)不穩(wěn)定體系,隨著溫度的升高,CO2本身的溶解度系數(shù)和密度均有所降低,分子熱運動的加劇也不利于界面上AOT分子的吸附,導(dǎo)致界面處的AOT分子數(shù)目降低,最終導(dǎo)致體系界面張力升高。


    2.1.2 CO2乳液體系界面黏彈性實驗


    乳液的穩(wěn)定性很大程度上取決于界面膜的性質(zhì),而界面黏彈性是表征界面膜機械強度的重要參數(shù),通常用界面擴張模量(ε)表征界面黏彈性的強弱,定義為界面張力變化與相對界面面積變化的比值,即


    ε=dγ/dlnA(4)


    式中,γ為界面張力;A為界面面積。


    (1)壓力對界面黏彈性的影響。壓力對CO2-AOT水溶液體系擴張模量的影響見圖7。界面的擴張模量與實驗的振蕩頻率有關(guān),實驗選取0.1 Hz為振蕩頻率,振蕩頻率在實驗過程中保持不變,排出振蕩頻率的影響。可以看出,CO2-AOT水溶液體系擴張模量隨著壓力的增加而增大,當(dāng)壓力升高至8 MPa后體系的擴張模量趨于穩(wěn)定。這是因為壓力的增加會導(dǎo)致CO2-AOT界面處的黏度增加,流體變稠,界面面積的變化需要更大的力;同時壓力升高導(dǎo)致CO2的密度增加,范德華力增加,對界面處的AOT分子有更大的吸引力,使得AOT分子在界面處更緊密的排列,使得界面黏彈性大大增加,但是壓力升高至8 MPa后,壓力的升高使流體變稠的能力減弱,擴張模量趨于穩(wěn)定。

    圖7不同溫度下擴張模量隨壓力的變化關(guān)系


    (2)溫度對界面黏彈性的影響。從圖7也可得出溫度對CO2-AOT水溶液體系擴張模量的影響規(guī)律。CO2-AOT水溶液體系的擴張模量隨著溫度的升高逐漸降低,說明升高溫度對體系界面黏彈性具有不利影響。其機制在于溫度升高使得CO2對界面處AOT分子的吸引力減弱,不利于AOT分子在界面處的排列,也不利于AOT分子在界面處的吸附,從而導(dǎo)致界面擴張模量降低,界面膜的強度下降。


    久久久久九国产精品| 亚洲国产精品久久66| 午夜精品久久久久| 久久免费精彩视频| 久久夜色撩人精品国产小说| 欧洲精品无码成人久久久| 色欲久久久天天天综合网精品| 久久影院亚洲一区| 香蕉aa三级久久毛片| www.91久久| 亚洲欧美熟妇综合久久久久| 日韩精品久久无码人妻中文字幕 | 亚洲精品蜜桃久久久久久| 7777精品伊人久久久大香线蕉| 久久精品99无色码中文字幕| 久久久久国色AV免费看图片 | 国产欧美另类久久久精品图片 | 国产精品久久久久久亚洲影视 | 久久久久久久久人体| 久久4k岛国高清一区二区| 久久久久亚洲精品无码网址| 香蕉久久精品国产| 狠狠色丁香久久婷婷综合_中 | 伊人 久久 精品| 激情久久av一区av二区av三区| 一本色道久久综合| 亚州三级久久电影| 亚洲精品影院久久久久久| 久久人爽人人爽人人片AV| 久久久亚洲精品视频| 久久精品国产亚洲AV麻豆王友容| 中文字幕精品久久| 九九热久久免费视频| 精品无码久久久久久久动漫| 一级做性色a爰片久久毛片免费| 热99re久久免费视精品频软件| 久久久久久久综合综合狠狠| 亚洲欧美日韩综合久久久久| 久久99国产精品久久99小说| 久久综合鬼色88久久精品综合自在自线噜噜 | 久久99毛片免费观看不卡|
