• <abbr id="uoc6q"><source id="uoc6q"></source></abbr>
    <abbr id="uoc6q"></abbr>
  • <dl id="uoc6q"><acronym id="uoc6q"></acronym></dl>

    芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

    熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

    合作客戶/


    拜耳公司

    同濟大學

    同濟大學


    聯合大學

    寶潔公司

    美國保潔

    強生=

    美國強生

    瑞士羅氏

    瑞士羅氏

    當前位置首頁 > 新聞中心

    氟硅表面活性劑(FSS)水溶液表面張力、發泡力、乳化力測定(二)

    來源:陜西科技大學學報 瀏覽 715 次 發布時間:2025-01-22

    1.2.2氟硅表面活性劑的制備

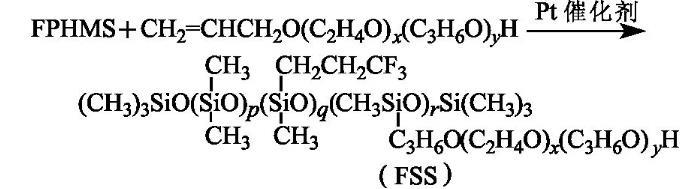

    按n(Si-H)∶n(C=C)=1∶1比例將FPHMS和F6以及溶劑異丙醇加入裝有攪拌器、回流冷凝管和溫度計的四口燒瓶中,通N2,攪拌15 min,然后升溫至70——90℃,再滴加氯鉑酸醇溶液(以鉑計,占總單體質量分數的4.0×10-5),并保溫反應4——6 h后,于90℃、60 kPa真空脫低沸物30 min,冷卻,得淺褐色至褐色透明液體,即氟硅表面活性劑(FSS),其黏度為850 mPa·s,并溶于冷、熱水。反應式為:

    1.3結構表征、表面活性和物性測定


    紅外光譜(IR):用德國布魯克公司的VECTOR-22型傅里葉紅外光譜儀進行測試,KBr涂膜法制樣。


    表面張力:用芬蘭Kibron公司的表面張力儀測定。


    泡沫性能:用振蕩法測定,即室溫(25℃)下,在100 mL具塞量筒中加入30 mL質量分數為0.5%或0.1%的待測溶液,用力振蕩10次,記錄泡沫和液體的總體積。靜置5 min,記錄泡沫體積。發泡力和穩泡性計算公式:


    増溶力:用搖蕩法測定,即取質量分數為0.5%的待測液20 mL于錐形瓶中,在室溫邊搖動邊滴加苯,至溶液出現混濁。繼續搖動10 s混濁不再消失,記錄消耗苯的質量(g)。増溶力X(以每克0.5%的溶液所增溶的苯的質量分數表示)計算公式:


    式中,m為0.5%的溶液所增溶的苯的質量數(g);V為測定時所用0.5%的溶液的體積(L);c為0.5%的待測液的濃度(g·L-1)。


    乳化力:用振蕩法測定,即取質量分數為0.5%的待測液3 mL于帶有刻度的小試管中,再加入3 mL的50#機油(或煤油、苯),蓋緊塞子,上下猛烈震動10次后靜置,記錄水相分出1 mL時所需的時間。


    在硬水中的穩定性:參照GB 7381-87介紹方法進行測定。即取15支比色管平均分為三組,記作S1、S2、S3,分別用硬水溶液S1(硬度為每升含120.24 mgCa2+)、硬水溶液S2(硬度為每升含180.36 mgCa2+)、硬水溶液S3(硬度為每升含240.48 mgCa2+)稀釋至規定體積50 mL,搖勻后觀察液體外觀評定其穩定性:清晰為5,乳色為4,混濁為3,少量沉淀或凝聚物為2,大量沉淀或凝聚物為1.再按規定計算分值和評判穩定性。


    2結果與討論


    2.1產物結構表征


    中間體FPHMS、產物FSS的紅外光譜見圖1.

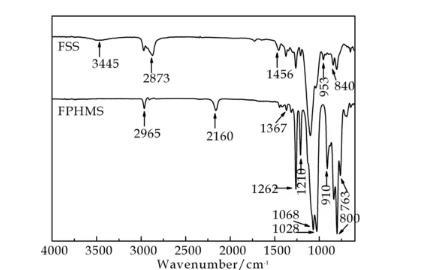

    圖1 FSS和FPHMS的IR譜


    由圖1可知,FPHMS在2965 cm-1——2873 cm-1(m,vC-H,CH3、CH2)、1456 cm-1——1400 cm-1峰分別是CH3、CH2中C-H的伸縮振動和彎曲振動吸收峰;1367 cm-1、1210 cm-1(m,vC-F,CF3)為C-F伸縮振動峰,表明FPHMS分子中含三氟丙基單元;1262 cm-1[s,δC-H,Si(CH3)3,Si(CH3)2,SiCH3]、840 cm-1[s,vSi-C,Si(CH3)3,Si(CH3)2]、800 cm-1[s,vSi-C,Si(CH3)2]和763 cm-1[w,vSi-C,Si(CH3)3]峰為(CH3)3SiO-、~Si(CH3)2-、~SiCH3-鏈節的特征吸收峰;另外,1027 cm-1——1068 cm-1為特有的鏈狀Si-O-Si兩個伸縮振動峰,說明D4、D3F、D4H和MM間的開環聚合反應確實發生。據此初步檢測中間體FPHMS合成成功。



    久久久久中文字幕| 精品国产18久久久久久| 亚洲精品99久久久久中文字幕| 久久99精品福利久久久| 一本久久免费视频| 91亚洲国产成人久久精品| 久久九九青青国产精品| 国产精品亚洲一区二区三区久久| 久久久无码精品亚洲日韩按摩| 中文字幕精品无码久久久久久3D日动漫 | 国产成人久久久精品二区三区| 久久无码专区国产精品发布| 久久最新精品国产| 国产激情久久久久影院小草| 亚洲精品第一综合99久久| 色诱久久久久综合网ywww| 99久久精品费精品国产一区二区| 成人综合久久综合| 久久毛片一区二区| 亚洲精品综合久久中文字幕| 久久久噜噜噜久久久| 久久97精品久久久久久久不卡| 亚洲国产成人精品91久久久 | 国产Av一区二区精品久久| 久久99国产综合精品免费| 久久国产视频网站| 久久精品国产半推半就| 久久香蕉国产线看观看猫咪?v| 无码综合天天久久综合网| 久久亚洲精品国产亚洲老地址| 97精品伊人久久久大香线焦| 婷婷综合久久中文字幕蜜桃三电影| 久久久久综合网久久| 久久久久久免费一区二区三区| 9久久免费国产精品特黄| 久久狠狠一本精品综合网| 亚洲国产天堂久久久久久| 亚洲国产成人久久精品99| 国产精品久久精品福利网站| 国内精品久久人妻无码不卡| 精品69久久久久久99|
