• <abbr id="uoc6q"><source id="uoc6q"></source></abbr>
    <abbr id="uoc6q"></abbr>
  • <dl id="uoc6q"><acronym id="uoc6q"></acronym></dl>

    芬蘭Kibron專注表面張力儀測(cè)量技術(shù),快速精準(zhǔn)測(cè)量動(dòng)靜態(tài)表面張力

    熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

    合作客戶/


    拜耳公司

    同濟(jì)大學(xué)

    同濟(jì)大學(xué)


    聯(lián)合大學(xué)

    寶潔公司

    美國(guó)保潔

    強(qiáng)生=

    美國(guó)強(qiáng)生

    瑞士羅氏

    瑞士羅氏

    當(dāng)前位置首頁 > 新聞中心

    氨基改性硅油柔軟劑的表面張力、透水率、分層測(cè)試(二)

    來源:日用化學(xué)工業(yè) 瀏覽 623 次 發(fā)布時(shí)間:2025-01-08

    氨基改性硅油在未經(jīng)乳化處理之前,通常為一種油狀或半固態(tài)的物質(zhì),不易與水相混合。而氨基改性硅油柔軟劑需要在水中分散均勻,才能被紡織物充分吸收和利用,發(fā)揮柔軟、抗靜電等作用。因此,上述步驟下制得的氨基改性硅油還需要進(jìn)一步的乳化處理,才能形成氨基改性硅油柔軟劑,否則不能發(fā)揮柔軟劑的作用,反而還會(huì)損傷紡織物。室溫下,將乳化劑、氨基改性硅油、醋酸與水按照一定的比例混合,然后200 r/min攪拌5 min,即可制成氨基改性硅油柔軟劑。乳化方案中各物質(zhì)比例見表1。

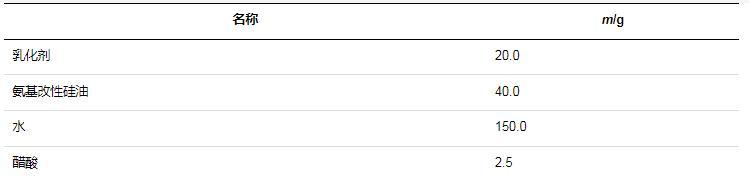

    表1乳化方案中各物質(zhì)的含量


    通過乳化處理將氨基改性硅油分散到水相中,形成了乳化體。由于乳化體中的油滴非常小且分散均勻,乳化體呈現(xiàn)出透明或微黃色的外觀。最終制得的氨基改性硅油柔軟劑為無色或微黃色透明液體,如圖2所示。

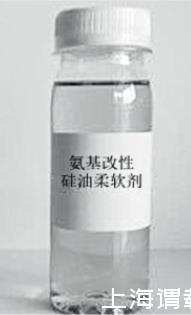

    圖2氨基改性硅油柔軟劑示意圖


    1.2.2氨基改性硅油柔軟劑的黏度、氨值、HLB值測(cè)定

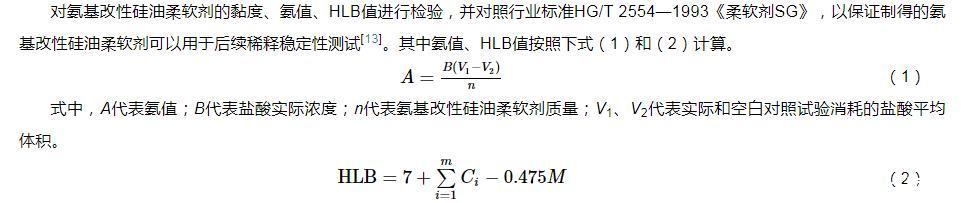

    對(duì)氨基改性硅油柔軟劑的黏度、氨值、HLB值進(jìn)行檢驗(yàn),并對(duì)照行業(yè)標(biāo)準(zhǔn)HG/T 2554—1993《柔軟劑SG》,以保證制得的氨基改性硅油柔軟劑可以用于后續(xù)稀釋穩(wěn)定性測(cè)試。其中氨值、HLB值按照下式(1)和(2)計(jì)算。

    A=B(V1?V2)n(1)


    式中,A代表氨值;B代表鹽酸實(shí)際濃度;n代表氨基改性硅油柔軟劑質(zhì)量;V1、V2代表實(shí)際和空白對(duì)照試驗(yàn)消耗的鹽酸平均體積。


    HLB=7+∑i=1mCi?0.475M(2)


    式中,Ci代表第i個(gè)親水基團(tuán)的值;M代表分子中親脂性基團(tuán)的數(shù)量;m代表分子中的親水基團(tuán)的數(shù)量。


    氨基改性硅油柔軟劑表征測(cè)試結(jié)果見表2。由表2可知,氨基改性硅油柔軟劑的黏度、氨值、HLB值均合格。

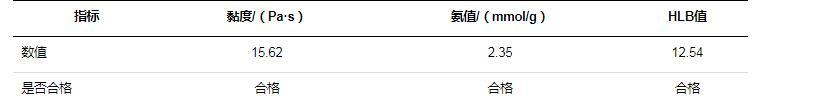

    表2氨基改性硅油柔軟劑表征測(cè)試結(jié)果


    1.2.3性能測(cè)試


    氨基改性硅油柔軟劑并不是直接使用的,需進(jìn)行稀釋才能加入紡織物中,因此要求稀釋后所形成的溶液在一定時(shí)間(長(zhǎng)達(dá)數(shù)小時(shí))內(nèi)性能仍能保持住,即為稀釋穩(wěn)定性。稀釋倍數(shù)分別設(shè)置為5倍、10倍、15倍和20倍。


    1)分層測(cè)試


    在某種工況下,測(cè)試氨基改性硅油柔軟劑是否出現(xiàn)水油分離情況是稀釋穩(wěn)定性最直觀的體現(xiàn),示例如圖3所示。

    圖3分層示例


    氨基改性硅油柔軟劑根據(jù)紡織物處理需要的不同,接觸到酸堿度、溫度等條件都不同,而無論是什么樣的條件,都要求氨基改性硅油柔軟劑具有極強(qiáng)的穩(wěn)定性,不能出現(xiàn)水油分離現(xiàn)象。測(cè)試項(xiàng)目如表3所示。

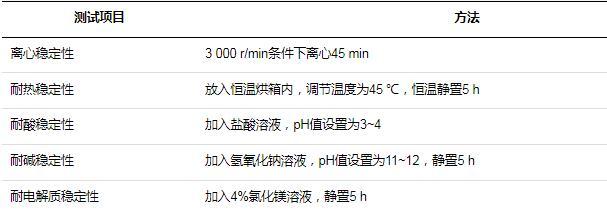

    表3分層測(cè)試


    為了獲得更直觀的數(shù)據(jù),當(dāng)出現(xiàn)分層時(shí),計(jì)算上層溶液與下層溶液之間比例系數(shù),計(jì)算公式如下:

    K=V上/V下(3)


    式中,K代表比例系數(shù);V上代表上層溶液質(zhì)量;V下代表下層溶液質(zhì)量,當(dāng)分層比例小于0~0.1時(shí),認(rèn)為穩(wěn)定性較好,分層比例等于0時(shí),穩(wěn)定性最好;分層比例大于0.1則穩(wěn)定性差。


    2)表面張力測(cè)試


    表面張力是否穩(wěn)定關(guān)系到氨基改性硅油柔軟劑是否能夠有效附著到紡織物上,改善紡織物性能。當(dāng)氨基改性硅油柔軟劑稀釋后,其黏度會(huì)在一定程度上降低,這是不可避免的。針對(duì)這種情況,保持柔軟劑的表面張力性能穩(wěn)定性至關(guān)重要。表面張力計(jì)算公式如下:


    G=Δg/2(E1+E2)(4)


    式中,G代表表面張力;?g代表拉力差;E1、E2代表鉑金片的寬度和厚度。


    具體測(cè)試過程如下:1)將鉑金片放入稀釋后的氨基改性硅油柔軟劑中;2)以一定的力度向上拉鉑金片,測(cè)量拉動(dòng)鉑金片的力度;3)計(jì)量液膜被拉斷前后的壓力差?g;4)按照公式(4)計(jì)算表面張力。


    精品久久久99大香线蕉| 久久青草国产精品一区| 久久精品无码一区二区WWW| 中文国产成人精品久久一区| 久久精品人人做人人爱爱| 久久亚洲中文字幕精品有坂深雪 | 综合久久久久久中文字幕| 性做久久久久久久| 亚洲精品国产美女久久久| 亚洲欧洲中文日韩久久AV乱码| 大香伊人久久精品一区二区| 色综合久久综合中文综合网| 久久九九全国免费| 国内精品久久久久影院网站| 一级做a爰片久久毛片看看| 无码人妻精品一区二区三区久久久| 久久免费的精品国产V∧| 久久精品人人爽人人爽| 99久久成人国产精品免费| 无码乱码观看精品久久| 色天使久久综合给合久久97色| 97久久超碰国产精品旧版| 久久精品国产亚洲AV大全| 久久九九精品国产综合喷水| 久久免费美女视频| 伊人久久综合无码成人网| 二区久久国产乱子伦免费精品| 精品国产热久久久福利| 一级做a爰片久久毛片毛片| 婷婷六月久久综合丁香可观看 | 日本精品久久久久护士| 伊人久久亚洲综合影院首页| 69久久精品无码一区二区| 98精品国产综合久久| 2021精品国产综合久久| 久久精品无码一区二区WWW| 2022麻豆福利午夜久久| 97成人碰碰久久人人超级碰OO| 蜜臀久久99精品久久久久久小说| 色综合久久久久无码专区| 99久久精品免费精品国产|
