合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 觸殺型除草劑與油類助劑防除雜草機(jī)理及效果
> 表面張力輔助制造陶瓷厚膜,突破傳統(tǒng)陶瓷膜制備方法的局限
> 表面張力驅(qū)動加工方法實(shí)現(xiàn)復(fù)雜構(gòu)型多孔陶瓷的高性能制造
> 納米氧化鋁可提高BOPP薄膜表面張力,增強(qiáng)薄膜印刷適用性
> 10種常用表面活性劑水溶液的表面張力測定、泡沫的產(chǎn)生和測試(一)
> St與MMA在無皂乳液聚合過程中的動態(tài)表面張力變化——結(jié)果與討論、結(jié)論
> ?達(dá)因值(表面張力系數(shù))對材料表面性能的影響
> ?為什么快速拍擊水面還是會感到水面很硬?
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——結(jié)果與討論、結(jié)論
> 低界面張力起泡劑的泡沫性能、用量對發(fā)泡量、半衰期的影響
推薦新聞Info
-
> 超支化聚合物h-PAMAM水溶液表面張力、動態(tài)界面張力及破乳性能測定
> 0.01mg是什么精度的天平?超微量天平的稱重范圍
> 聚丙烯酸酯反相破乳劑添加后曹妃甸油田含油污水界面張力的變化
> 助劑對乙基多殺菌素藥液在杧果葉片潤濕鋪展行為、表面張力的影響——討論
> 助劑對乙基多殺菌素藥液在杧果葉片潤濕鋪展行為、表面張力的影響——結(jié)果與分析
> 助劑對乙基多殺菌素藥液在杧果葉片潤濕鋪展行為、表面張力的影響——摘要、材料與方法
> 陽-非離子復(fù)合表面活性劑體系表面張力測定及基礎(chǔ)性能評價(jià)(三)
> 陽-非離子復(fù)合表面活性劑體系表面張力測定及基礎(chǔ)性能評價(jià)(二)
> 陽-非離子復(fù)合表面活性劑體系表面張力測定及基礎(chǔ)性能評價(jià)(一)
> 不同PQAI溶液靜態(tài)/動態(tài)表面張力變化及對脈動熱管性能影響(三)
拉脫法測量:不同性能磁性液體的磁表面張力變化規(guī)律與影響因素(二)
來源:物理實(shí)驗(yàn) 瀏覽 726 次 發(fā)布時(shí)間:2024-10-16
計(jì)算機(jī)實(shí)時(shí)在線采集了2種磁性液體及白油液膜拉脫過程中電壓隨時(shí)間的變化曲線,如圖4所示。從圖4可看到,3種液體的電壓變化規(guī)律一致,圖中F和G兩點(diǎn)是液膜破裂前后瞬間的電壓值,片狀吊環(huán)的內(nèi)外徑分別為33.10mm和34.69mm,根據(jù)(6)式即可計(jì)算出液體的表面張力。室溫(20±0.5)℃時(shí)各液體的表面張力見表2.7#白油的表面張力大于磁性液體,這主要是因?yàn)楸砻婊钚詣┑募尤虢档土艘后w的表面張力。當(dāng)22mT的磁場作用于磁性液體時(shí),磁性液體的表面張力增加,這主要是因?yàn)闊o外加磁場作用時(shí),各磁性顆粒的磁矩方向雜亂無章,互相抵消,磁性液體不顯示宏觀磁性。當(dāng)外加磁場作用于磁性液體時(shí),且磁場方向平行于切線方向的磁性液膜時(shí),各磁性顆粒的磁矩方向轉(zhuǎn)向外加磁場方向,外加磁場增強(qiáng)了磁偶極子之間的相互作用,導(dǎo)致磁性液體的表面張力增加。

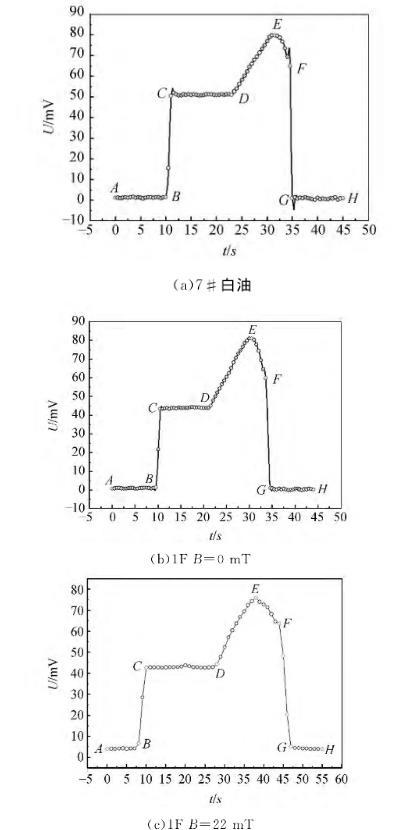

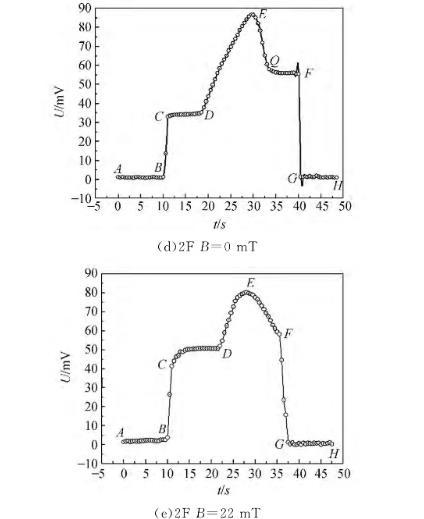

圖4力敏傳感器電壓隨時(shí)間變化曲線

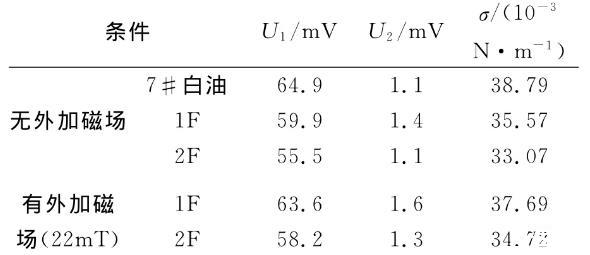

表2磁性液體及7#白油表面張力
4、液膜拉脫過程受力分析
根據(jù)受力情況將圖4的液膜拉脫過程電壓變化曲線分為6個(gè)階段,圖5為液膜拉脫過程方框圖,不同階段片狀吊環(huán)的受力情況不同,電壓變化值也不同,在液膜破裂前后瞬間,忽略液膜的重力,表面張力與重力方向完全一致,此時(shí)F=mg+f1+f2,可得到液體的表面張力。由圖4發(fā)現(xiàn),不同液體在EF階段的電壓變化情況不同,無外加磁場作用時(shí)2F號磁性液體在EF階段存在轉(zhuǎn)折點(diǎn)Q,越過轉(zhuǎn)折點(diǎn),QF階段電壓變化較平緩,且表面張力越小;而7#白油和1F磁性液體并未出現(xiàn)此現(xiàn)象。出現(xiàn)該現(xiàn)象的原因是7#白油和1F磁性液體表面張力較大,當(dāng)液膜被拉脫到一定程度時(shí),很快破裂;而2F號磁性液體由于表面張力較小,液體分子與分子之間的作用力減弱,宏觀表現(xiàn)為拉脫的液膜更長,液膜在空氣中會存在一段時(shí)間,此時(shí)液膜質(zhì)量很小,可忽略不計(jì),電壓變化較平緩。有外加磁場作用時(shí),1F和2F號磁性液體在FG階段并未出現(xiàn)電壓變化平緩的中間過程,但有外加磁場作用于磁性液體時(shí),F(xiàn)G階段出現(xiàn)了一些數(shù)據(jù)點(diǎn),液膜破裂的時(shí)間大于無外加磁場作用時(shí)的時(shí)間,主要是由于外加磁場增強(qiáng)了磁性顆粒之間的相互作用,分子和分子之間的磁吸引力增強(qiáng),導(dǎo)致液膜逐步破裂。

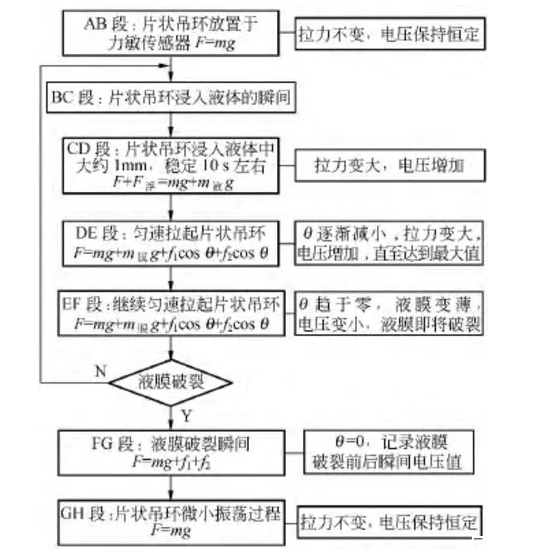

圖5液膜拉脫過程方框圖
5、結(jié)論
使用拉脫法測量了磁性液體的磁表面張力,無外加磁場作用時(shí),磁性液體的表面張力小于其載液的表面張力,磁性液體液膜拉得更長,液膜收縮的趨勢比白油更明顯,這主要是因?yàn)榇判砸后w中加入的表面活性劑降低了其表面張力。由液膜拉脫過程電壓變化曲線可觀察到:不同條件下磁性液體的電壓變化情況不同,無外加磁場作用時(shí)2F號磁性液體在EF階段存在轉(zhuǎn)折點(diǎn)Q,越過轉(zhuǎn)折點(diǎn),QF階段電壓變化較平緩,且表面張力越小;而7#白油和1F磁性液體并未出現(xiàn)此現(xiàn)象,這主要是因?yàn)?#白油和1F磁性液體表面張力較大,2F號磁性液體由于表面張力較小,其液體分子與分子之間的作用力較弱,宏觀表現(xiàn)為拉脫的液膜更長,液膜在空氣中會存在一段時(shí)間。有外加磁場作用時(shí),2F號磁性液體在FG階段并未出現(xiàn)電壓變化平緩的中間過程,但FG階段出現(xiàn)了另一些數(shù)據(jù)點(diǎn),液膜破裂的時(shí)間大于無外加磁場作用時(shí)的時(shí)間,主要是由于外加磁場增強(qiáng)了磁性顆粒之間的相互作用,分子和分子之間的磁吸引力增強(qiáng),導(dǎo)致液膜逐步破裂。
